Predicting Student Admissions with Neural Networks

1. 입학 가능성 예측

https://github.com/udacity/deep-learning-v2-pytorch/tree/master/intro-neural-networks/student-admissions

여기 있는 코드를 분석하는 내용이다.

여기서 배울 수 있는 것은

• csv 파일 로딩
• matplotlib를 이용한 그래프 표현
• Panda를 이용한 One Hot Coding
• Data 전처리 및 Scaling 변화
• 전처리 Data 및 Test 데이터 분리
• featuers(X)와 결과값(y)의 분리
• 2 layers Network 개발
• Backpropatation
• 정확도 확인

이다.

개인적으로 해당 코드를 보면서 분석한 내용을 붙여 넣는다.

1.1. csv 파일 로딩

import pandas as pd
import numpy as np

# Reading the csv file into a pandas DataFrame
data = pd.read_csv('student_data.csv')

# Printing out the first 10 rows of our data
data[:10]python

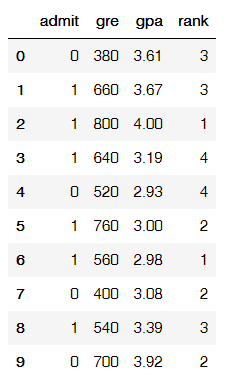

csv파일에서 아래와 같은 형상의 데이터를 갖어온다.

admit는 1은 통과 0은 불합격이다.

gre시험 점수, gpa는 학점점수, rank는 Class 수준(1~4)을 분리했다.



1.2. matplotlib를 이용한 그래프 표현

# Importing matplotlib
import matplotlib.pyplot as plt

# Function to help us plot
def plot_points(data):
    X = np.array(data[["gre","gpa"]])
    y = np.array(data["admit"])
    admitted = X[np.argwhere(y==1)]
    rejected = X[np.argwhere(y==0)]
    plt.scatter([s[0][0] for s in rejected], [s[0][1] for s in rejected], s = 25, color = 'red', edgecolor = 'k')
    plt.scatter([s[0][0] for s in admitted], [s[0][1] for s in admitted], s = 25, color = 'cyan', edgecolor = 'k')
    plt.xlabel('Test (GRE)')
    plt.ylabel('Grades (GPA)')

# Plotting the points
plot_points(data)
plt.show()python

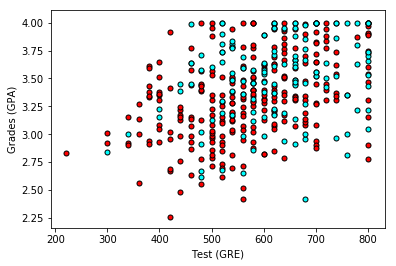

위에서 불러온 데이터를 이용해서,

X는 입력값, Y는 결과값(admit)으로 Array를 나누었다.

이중에 Y가 1인 합격자 Array 입력값과 0인 불합격 Array 입력값을 분리해서,

$x_1$ 은 gre축 $x_2$ 는 gpa 축으로 분리한 그래프에 합격은 cyan 불합격은 red로 해서 그래프를 그린다.

GRE, GPA의 관계로 인한 학생들의 합불 현황을 볼 수 있다.

# Separating the ranks
data_rank1 = data[data["rank"]==1]
data_rank2 = data[data["rank"]==2]
data_rank3 = data[data["rank"]==3]
data_rank4 = data[data["rank"]==4]

# Plotting the graphs
plot_points(data_rank1)
plt.title("Rank 1")
plt.show()
plot_points(data_rank2)
plt.title("Rank 2")
plt.show()
plot_points(data_rank3)
plt.title("Rank 3")
plt.show()
plot_points(data_rank4)
plt.title("Rank 4")
plt.show()python

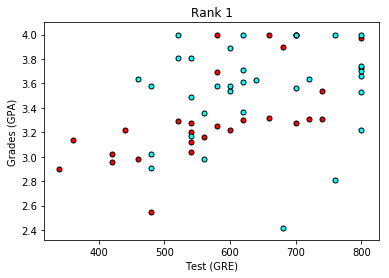

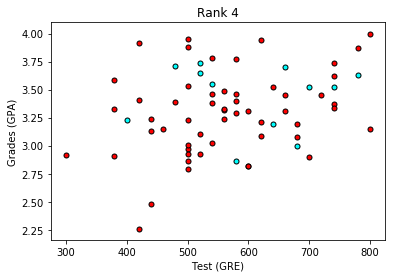

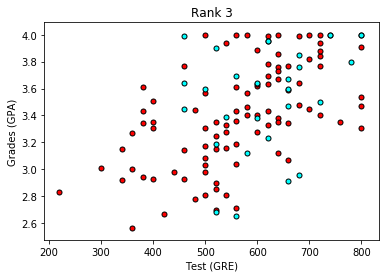

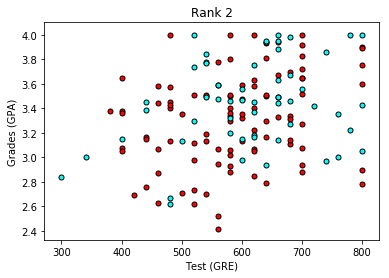

마지막으로 rank에 따른 Data 분산을 확인 할 수 있도록

입력되는 데이터를 Rank 값에 따른 분리를 통해서 그래프로 확인 가능 하도록 한다.

.



1.3. Panda를 이용한 One Hot Encoding

One Hot Encoding은 주어진 값이 0또는 1과 같이 이분화 되지 않고 여러개의 의미를 갖을 수 있을 때 활용 되는 방법이다.

여기에서는 Rank를 이용해서 One Hot Encoding을 통해서 표현하는 방법을 코드로 보여준다.

# TODO:  Make dummy variables for rank
one_hot_data = pd.concat([data, pd.get_dummies(data['rank'], prefix='rank')], axis=1)

# TODO: Drop the previous rank column
one_hot_data = one_hot_data.drop('rank',axis=1)

# Print the first 10 rows of our data
one_hot_data[:10]python

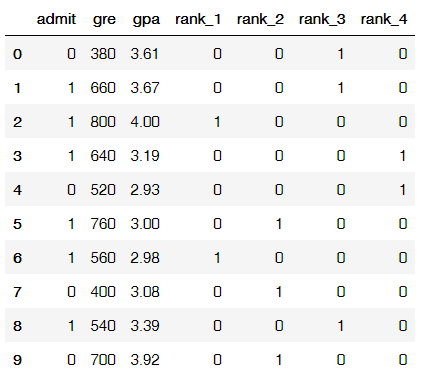

Panda에 있는 get_dummies 라고하는 API를 사용 하였다.

https://pandas.pydata.org/docs/reference/api/pandas.get_dummies.html

Rank로 분리한 데이터를 기존 데이터에 붙여 넣고, 기존 데이터 중 더이상 필요없는 rank 필드를 삭제한 코드이다.

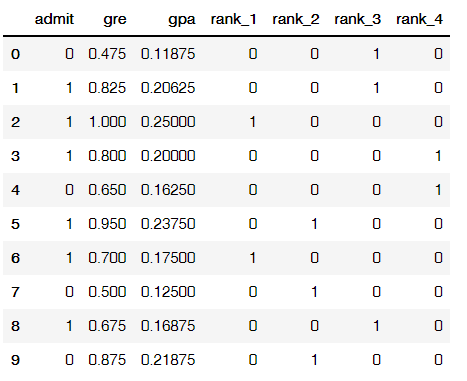

1.4. Data 전처리 및 Scaling 변화

입력되는 데이터는 일반적으로 0에서 1사이의 값으로 표현될때 계산하기 편리하다.

gre와 gpa는 1이상의 값을 갖고 있음으로 해당 값들이 0고 1사이에 존재 할 수 있도록 데이터를 변환 시켜준다.

# Making a copy of our data
processed_data = one_hot_data[:]

# TODO: Scale the columns
processed_data["gre"] = processed_data["gre"] / 800
processed_data["gpa"] = processed_data["gre"] / 4.0


# Printing the first 10 rows of our procesed data
processed_data[:10]python

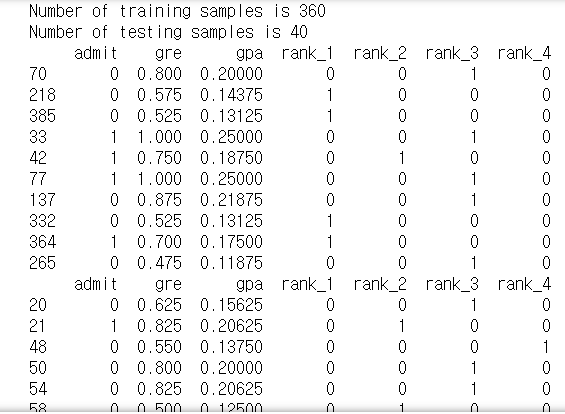

1.5. Training Data 및 Test 데이터 분리

주어진 데이터의 90%를 Training용으로 사용하고, Test로 사용하기 위한 10% 데이터를 분리해야 한다.

sample = np.random.choice(processed_data.index, size=int(len(processed_data)*0.9), replace=False)
train_data, test_data = processed_data.iloc[sample], processed_data.drop(sample)

print("Number of training samples is", len(train_data))
print("Number of testing samples is", len(test_data))
print(train_data[:10])
print(test_data[:10])python

numpy에 있는 random.choice를 사용해서 가능하다.

https://numpy.org/doc/stable/reference/random/generated/numpy.random.choice.html

Pandas의 Dataframe iloc를 이용해서 train_data와 test data를 분리하자.

https://pandas.pydata.org/pandas-docs/stable/reference/api/pandas.DataFrame.iloc.html

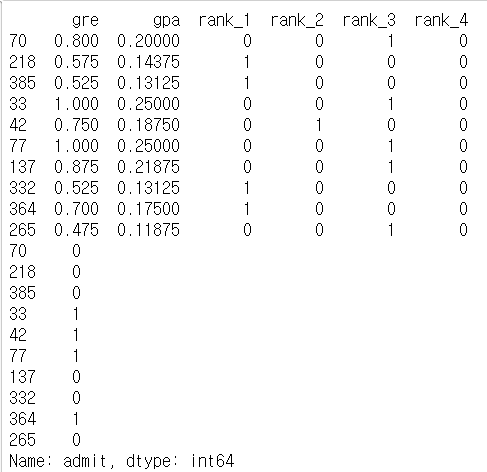

1.6. featuers(X)와 결과값(y)의 분리

이제 x의 값으로 input해야하는 값과 예측 결과값과 비교해야하는 결과값 y을 분리해 줘야한다.

admit이 y 값임으로 y와 다른 값들을 분리해 주면 된다.

features = train_data.drop('admit', axis=1)
targets = train_data['admit']
features_test = test_data.drop('admit', axis=1)
targets_test = test_data['admit']

print(features[:10])
print(targets[:10])python

dataframe의 drop을 사용하면 된다.

https://pandas.pydata.org/pandas-docs/stable/reference/api/pandas.DataFrame.drop.html?highlight=drop#pandas.DataFrame.drop



1.7. 2 layers Network 개발

sigmoid 함수 개발 (Activation)

2021.07.17 - [AI] - Sigmoid Function

def sigmoid(x):
    return 1 / (1 + np.exp(-x))python

sigmoid 미분

def sigmoid_prime(x):
    return sigmoid(x) * (1-sigmoid(x))python



Error Function (2차원)

2021.07.17 - [AI] - Error Function

def error_formula(y, output):
    return - y*np.log(output) - (1 - y) * np.log(1-output)python



Back Propagation을 위한 Vector 미분

2021.07.31 - [AI] - Backpropagation

def error_term_formula(x, y, output):
    return (y-output) * sigmoid_prime(x) * xpython

그런데 갑작이 위의 공식은 어디에서 나온걸까?

http://www.cs.cornell.edu/courses/cs5740/2016sp/resources/backprop.pdf

이 문서의 5page 6. Derivation을 보면

을 볼수 있다.

이 공식이 사용된게 위의 error term formula이다.

나름 이해해 보려고 노력하긴 했는데, 잘 되진 않았다.

여기서 tj는 y와 같고 yj는 $\hat{y}$이다. $y_k$ 는 x를 가르킨다고 생각하면 된다.

기본적으로 $\hat{y}$ 은 sigmoid를 사용함으로 sigmoid 미분은 아래의 공식을 만족시킨다.

$$\hat{y} * (1 - \hat{y})$$



1.8. Backpropatation

1000번의 training을 하고 learningrate는 0.5 - hyperparameters는 Trainning 중 변화하지 않음

# Neural Network hyperparameters
epochs = 1000
learnrate = 0.5python

위에서 전처리 되었던 데이터를 Neural Network에 넣어 보자.

features, targets, ephochs는 1000, learnrate는 0.5

# Training function
def train_nn(features, targets, epochs, learnrate):

    # Use to same seed to make debugging easier
    np.random.seed(42)

    n_records, n_features = features.shape
    last_loss = None

    # Initialize weights
    weights = np.random.normal(scale=1 / n_features**.5, size=n_features)

    for e in range(epochs):
        del_w = np.zeros(weights.shape)
        for x, y in zip(features.values, targets):
            # Loop through all records, x is the input, y is the target

            # Activation of the output unit
            #   Notice we multiply the inputs and the weights here
            #   rather than storing h as a separate variable
            output = sigmoid(np.dot(x, weights))

            # The error, the target minus the network output
            error = error_formula(y, output)

            # The error term
            error_term = error_term_formula(x, y, output)

            # The gradient descent step, the error times the gradient times the inputs
            del_w += error_term * x

        # Update the weights here. The learning rate times the
        # change in weights, divided by the number of records to average
        weights += learnrate * del_w / n_records

        # Printing out the mean square error on the training set
        if e % (epochs / 10) == 0:
            out = sigmoid(np.dot(features, weights))
            loss = np.mean((out - targets) ** 2)
            print("Epoch:", e)
            if last_loss and last_loss < loss:
                print("Train loss: ", loss, "  WARNING - Loss Increasing")
            else:
                print("Train loss: ", loss)
            last_loss = loss
            print("=========")
    print("Finished training!")
    return weights

weights = train_nn(features, targets, epochs, learnrate)python

위의 코드를 아래와 같이 분석해 보았다.

    # Initialize weights
    weights = np.random.normal(scale=1 / n_features**.5, size=n_features)python

x의 features는 6개이다. 이 6개의 x값에 weight를 곱해야 하는데 초기 weights를 random하게 잡는다.

이렇게 gre는 0.2027827이라는 weight가 주어졌음으로 아래와 같이 표시가 가능하다.

$$y = 0.8 * 0.2027 + 0.2 * -0.056 + 0 * 0.2644.. + 0 * 0.621... + 1 * -0.095... + 0 * -0.0955..$$

        for x, y in zip(features.values, targets):
            # Loop through all records, x is the input, y is the target

            # Activation of the output unit
            #   Notice we multiply the inputs and the weights here
            #   rather than storing h as a separate variable
            output = sigmoid(np.dot(x, weights))

            # The error, the target minus the network output
            error = error_formula(y, output)

            # The error term
            error_term = error_term_formula(x, y, output)

            # The gradient descent step, the error times the gradient times the inputs
            del_w += error_term * xpython

들어온 데이터를 x와 y로 나누어서 순차적으로 처리한다.

위 그림 70번 데이터를 보자면

70번의 x는 0.8, 0.2, 0,0,1,0 이고 y는 0이 된다.

각 x와 weight를 곱셈을하고 sigmoid 처리를 한다. sigmoid된 결과값을 0과 예측값을 error function에 넣어서 error entropy를 구한다. error entropy는 낮은 값일 수록 좋다.

            # The error, the target minus the network output
            error = error_formula(y, output)python

본 프로그램에서 이 값은 사용되지 않는다.

            # The error term
            error_term = error_term_formula(x, y, output)

            # The gradient descent step, the error times the gradient times the inputs
            del_w += error_term * xpython

Back Propagation을 하는 코드이다.

모든 trainning data를 거치면서 error_term을 업데이트 해서 del_w에 저장한다

저장된 값을 각각의 weight에 업데이트 한다.

        # Update the weights here. The learning rate times the
        # change in weights, divided by the number of records to average
        weights += learnrate * del_w / n_recordspython



1.9. 정확도 확인

마지막으로 test 데이터와 비교해서 정확도를 확인한다.

test_out = sigmoid(np.dot(features_test, weights))
predictions = test_out > 0.5
accuracy = np.mean(predictions == targets_test)
print("Prediction accuracy: {:.3f}".format(accuracy))python



솔직히 이 글을 쓰면서 이해하고 싶었는데, error_term_formula에서 막히고 나니 그 뒤는 이해 할 수 없었다.

시간이 좀 지나면 이해 할 수 있게 될지는 잘 모르겠다.
